CB60W 室内长条型恒压恒流开关源 LED超薄电源

产品特点铝合金外壳，自然风冷散热高靠性恒压恒流模式输出全天侯条件均可使用 100%满负荷老化 3年质保，寿命>35000小时应用范围室内LED投光灯、磁吸灯、灯带、路灯、显示屏、照明灯饰等各种LED亮化工程

产品分类：

产品特性
型号		CB-60-12	CB-60-24
输出	额定电压	12V	24V
	额定电流	5A	2.5A
	输出电流范围	0-5A	2.5A
	额定功率	CB60W	CB60W
	效率	>85.9%	>88.6%
	纹波及噪音	<100mV	<100mV
	负载调整率	1%
	线性调整率	1%
输入	输入电压范围	170～250V AC；
	交流输入电流	0.48A 230V
	PF值	<0.6
	频率范围	50-60Hz；
	冷启动电流	40A/230VAC
保护特性	过流保护	大于额定输出电流105%,电路保护，当异常解除，电路恢复正常
	过压保护	大于额定输出电压130%，电路保护，输出电压会自动切断
	短路保护	打嗝模式，异常条件移除后可自行恢复
环境	工作温度，湿度	-20 ~ +45℃ 20%～90%RH
	保存温度，湿度	-40℃～85℃ 10%～95%RH
安规	耐压性能	输入输出之间：AC2.5KV 5mA 60S; 输入与外壳之间：AC2KV 5mA 60S
	绝缘阻抗	输入输出之间：100M ohms/500VDC/25℃
包装	产品尺寸	1453523MM
	产品净重量	77.9g
	每件数量/总重量/尺寸	一件186个 14.489kg 460325165MM

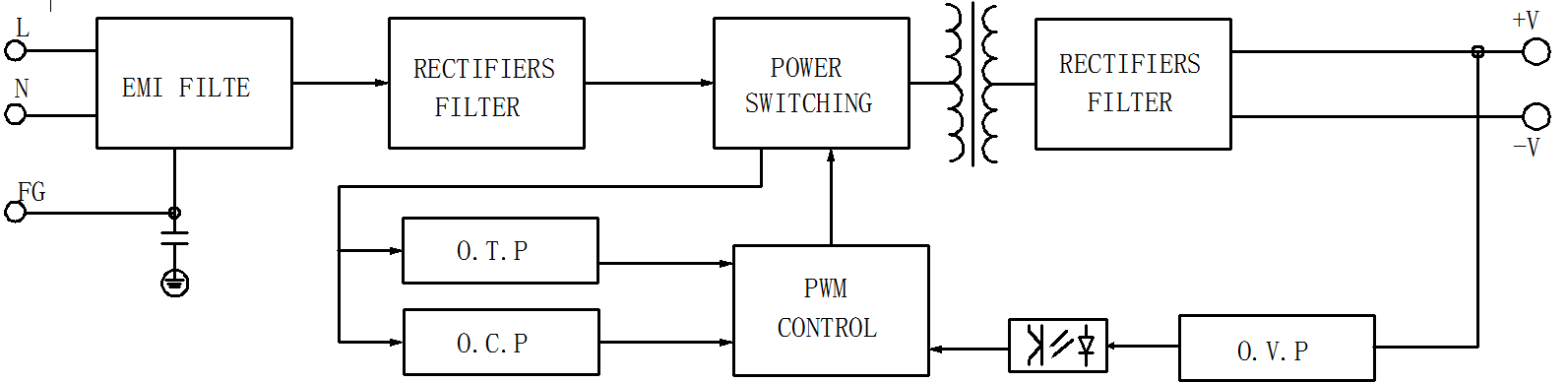

电路方框图	振荡频率65

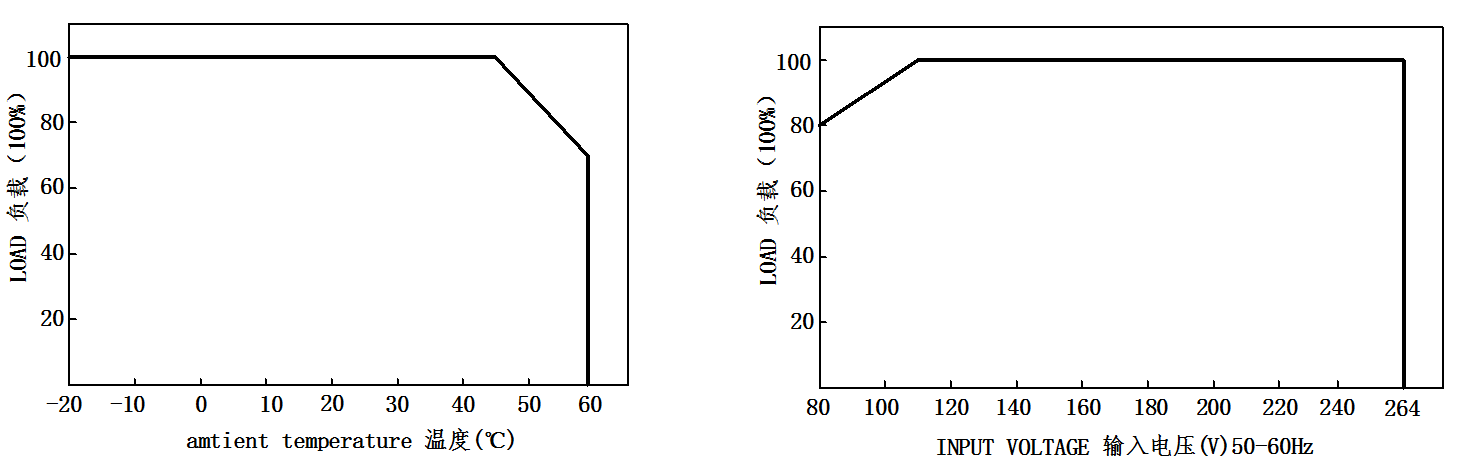

负载

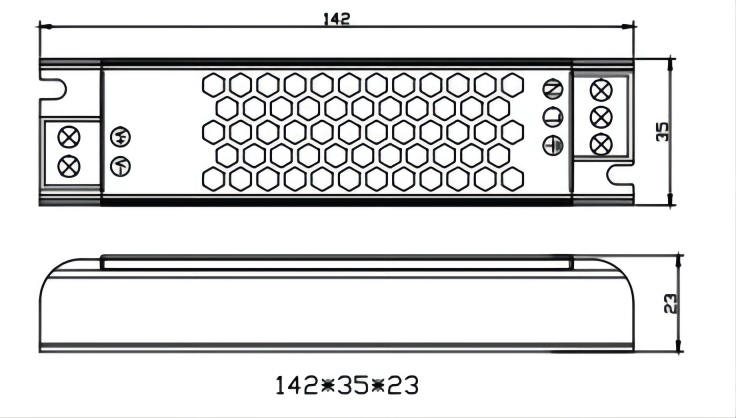

产品结构尺寸

温馨提示： 1.保持良好的通风环境有利于电源散热，对延长电源寿命至关重要。 2.电源输出端与负载之间的连接导线应遵循短走线原则，过长或线芯过小的连接导线会引起线路上产生压降，连接导线上的损耗转变成热量容易引起安全隐患。（接导线应遵循：1mm²允许通过6A电流）。 3.超功率或负载短路会引起电源自动保护，造成电源无法正常工作。 4.接线时要严格按照安全用电原则。 5.本说明书的内容如有变更，若不另行通知,内容与您使用的功能有所不同，则以实物为准，如有疑问，请与供应商联系谢谢。
